产品概述

LWT系列污水提升器为利欧环境科技有限公司设计研发的一体式污水提升系统，是专门处理无法依靠自身重力排至市政排污管道的高效节能一体化地下污水解决方案。主要应用于各类生活小区、别墅区、地铁站、民用建筑、酒店、大型工矿等地下空间污水的收集和提升。该设备集成了污水集水箱、水泵、液位检测装置、智能控制系统、管路阀件等为一体，占地空间小，整体美观，且为全封闭运行，避免了污水外泄，从而完全取代了传统的"污水坑+水泵"的实施方案。我公司结合实际应用及客户需求，分别设计了LWTG工程塑料型污水提升设备和LWTS不锈钢型污水提升设备。

适用范围

  • 介质温度<40℃，

  • PH：5.5-14

  • 介质重度<1200Kg/m

  • 介质固相物容积比<2%

  • 电源：50Hz，380V

  • 环境湿度：小于90%

适用条件

  • 各类建筑物地下室的污水排放

  • 地下室厨房及卫生间的污水排放

  • 市区中、小型无人操作污水输送泵站

  • 人防工程改建后的污水排放

  • 地下商场、餐饮、浴池等的污水排放

  • 地铁车站、地下通道的污水排放

  • 各类卫生机构杀菌消毒污水排放

产品概述

主要特点

  • 经久耐用

    LWTS不锈钢型污水提升器由不锈钢焊接成型，经过特殊的钝化及防腐防锈处理，结构坚固牢靠，所有接触污水面光滑流畅，表面简洁，清洁简便。

  • 结构紧凑易于安装

    LWTS不锈钢污水提升器结构设计独特，一体化成套供应，既可适用于地面安装，又可适用于地下预留坑内安装，结构紧凑，安装方便

  • 噪音低、无异味

    污水泵采用独特的水冷式电机，不仅提高了抽吸低液位的能力，而且降低了温升，整体全封闭的结构设计，使得整套设备不仅运行噪音大大降低，而且还完全杜绝了污水臭气的外泄。

  • 提升排放能力强

    设备可根据环境配置普通污水泵或切割型污水泵，不仅可用于市政污水排放的场合，也可以用于污水浓度大，含纤维、织物、颗粒悬浮物多的场合，保证大流量污水涌入下安全高效。

  • 渣水分离处理

    利用污水旋转下落产生的离心力，来分离污水和杂物。利用污水与比重不同的特性技术实现固液分离，污水从滤水器到集水箱内，杂物直接进入到储渣管中。提高了污水提升能力，而且防止了水泵堵塞。

  • 反冲洗设计

    设备具备反冲洗功能，防止了污物长期积存水箱底部，提高了污水处理能力。

  • 操作维护简便

    LWTS不锈钢污水提升器一体式安装设计，现场安装，只需连接进、出水管道即可，大大减少了现场安装的工程量。设备可全自动运行，具备安全可靠的保护功能，操作简易。

  • 智能控制

    LWTS不锈钢污水提升器采用LEO-D污水提升专用型控制柜，能够手/自动控制污水泵的运行，且具备自动轮换、超高液位报警、低液位停机、过载、短路等故障报警，可根据用户需求配置远程端口实现远程控制。

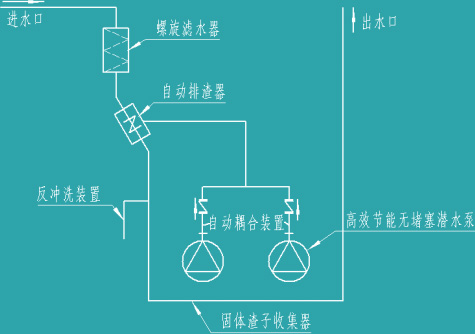

原理介绍

当污水流入时，通过螺旋滤水器，液体产生旋转，离心力的作用将污水与污物分离，污水通过滤水孔流入水箱，污物则进入自动排渣阀，由多功能排渣阀排入储渣管内，当集水箱内的污水达到设定的启泵水位，液位检测装置反馈气泵信号至控制系统，通过控制柜启动潜水泵，潜水泵排出的带压力污水通过多功能排渣阀，推起不锈钢阀板挡住螺旋滤水器出口，使后续的污物停留在自动排渣器内。而带压力的污水进入储渣管。由于储渣管管径无变化，没有泄漏点，管内壁非常光滑，在压力水的冲刷下，污物不易粘连、滞留堆积，从而将管内的污物一并带出排水口，排出箱外。待集水箱内水位高度降低至停泵水位时，潜水泵停止工作，自动排渣阀恢复常态，滤水管内的污物再次进入储渣管。为了防止停泵时产生的水锤压力过大，导致排渣器无法打开，设备设有反冲洗装置，通过反冲洗装置可进行泄压冲洗水箱底部，防止污垢长期积累。当采用双泵控制时，两泵一用一备，且自动交替运转。

LWTS-500技术参数

型号 外箱尺寸（mm）
（长×宽×高） 		有效容积（L） 进水口 出水口 水泵型号 控制器型号
LWTS-1-10-0.75-500 800×800×800 500 DN100 DN80 50WQ-10-10-0.75 LWK-1-0.75
LWTS-1-10-0.75G-600 800×800×800 500 DN100 DN80 50WQG-10-10-0.75 LWK-1-0.75
LWTS-1-10-1.1-500 800×800×800 500 DN100 DN80 50WQ-10-15-1.1 LWK-1-1.1
LWTS-1-10-1.1G-500 800×800×800 500 DN100 DN80 50WQG-10-15-1.1 LWK-1-1.1
LWTS-1-15-1.5-500 800×800×800 500 DN100 DN80 50WQ-15-15-1.5 LWK-1-1.5
LWTS-1-15-1.5G-500 800×800×800 500 DN100 DN80 50WQG-15-15-1.5 LWK-1-1.5
LWTS-1-25-1.5-500 800×800×800 500 DN100 DN80 65WQ-25-10-1.5 LWK-1-1.5
LWTS-1-25-1.5G-500 800×800×800 500 DN100 DN80 65WQG-25-10-1.5 LWK-1-1.5
型号 外箱尺寸（mm）
（长×宽×高） 		有效容积（L） 进水口 出水口 水泵型号 控制器型号
LWTS-1-25-2.2-500 800×800×800 500 DN100 DN80 65WQ-25-15-2.2 LWK-1-2.2
LWTS-1-25-2.2G-500 800×800×800 500 DN100 DN80 65WQG-25-15-2.2 LWK-1-2.2
LWTS-1-15-2.2-500 800×800×800 500 DN100 DN80 50WQ-15-20-2.2 LWK-1-2.2
LWTS-1-15-2.2G-500 800×800×800 500 DN100 DN80 50WQG-15-20-2.2 LWK-1-2.2
LWTS-1-25-3.0-500 800×800×800 500 DN100 DN80 65WQ-25-20-3.0 LWK-1-3.0
LWTS-1-25-3.0G-500 800×800×800 500 DN100 DN80 65WQG-25-20-3.0 LWK-1-3.0
LWTS-1-25-4.0-500 800×800×800 500 DN100 DN80 65WQ-25-28-4.0 LWK-1-4.0
LWTS-1-25-4.0G-500 800×800×800 500 DN100 DN80 65WQG-25-28-4.0 LWK-1-4.0
型号 外箱尺寸（mm）
（长×宽×高） 		有效容积（L） 进水口 出水口 水泵型号 控制器型号
LWTS-2-10-0.75-500 800×800×800 500 DN100 DN80 50WQ-10-10-0.75 LWK-2-0.75
LWTS-2-10-0.75G-500 800×800×800 500 DN100 DN80 50WQG-10-10-0.75 LWK-2-0.75
LWTS-2-10-1.1-500 800×800×800 500 DN100 DN80 50WQ-10-15-1.1 LWK-2-1.1
LWTS-2-10-1.1G-500 800×800×800 500 DN100 DN80 50WQG-10-15-1.1 LWK-2-1.1
LWTS-2-15-1.5-500 800×800×800 500 DN100 DN80 50WQ-15-15-1.5 LWK-2-1.5
LWTS-2-15-1.5G-500 800×800×800 500 DN100 DN80 50WQG-15-15-1.5 LWK-2-1.5
LWTS-2-25-1.5-500 800×800×800 500 DN100 DN80 65WQ-25-10-1.5 LWK-2-1.5
LWTS-2-25-1.5G-500 800×800×800 500 DN100 DN80 65WQG-25-10-1.5 LWK-2-1.5
型号 外箱尺寸（mm）
（长×宽×高） 		有效容积（L） 进水口 出水口 水泵型号 控制器型号
LWTS-2-25-2.2-500 800×800×800 500 DN100 DN80 65WQ-25-15-2.2 LWK-2-2.2
LWTS-2-25-2.2G-500 800×800×800 500 DN100 DN80 65WQG-25-15-2.2 LWK-2-2.2
LWTS-2-15-2.2-500 800×800×800 500 DN100 DN80 50WQ-15-20-2.2 LWK-2-2.2
LWTS-2-15-2.2G-500 800×800×800 500 DN100 DN80 50WQG-15-20-2.2 LWK-2-2.2
LWTS-2-25-3.0-500 800×800×800 500 DN100 DN80 65WQ-25-20-3.0 LWK-2-3.0
LWTS-2-25-3.0G-500 800×800×800 500 DN100 DN80 65WQG-25-20-3.0 LWK-2-3.0
LWTS-2-25-4.0-500 800×800×800 500 DN100 DN80 65WQ-25-28-4.0 LWK-2-4.0
LWTS-2-25-4.0G-500 800×800×800 500 DN100 DN80 65WQG-25-28-4.0 LWK-2-4.0

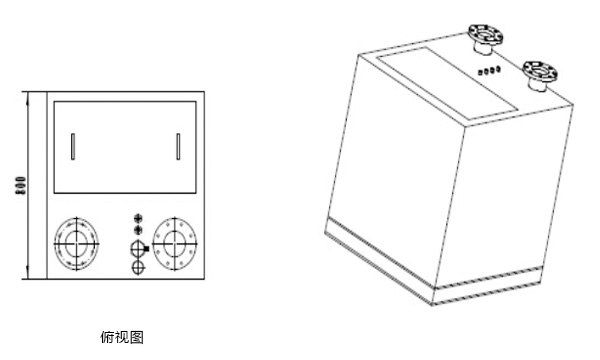

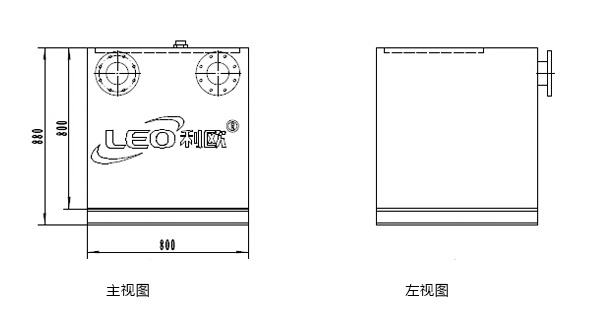

LWTS-500外形尺寸图

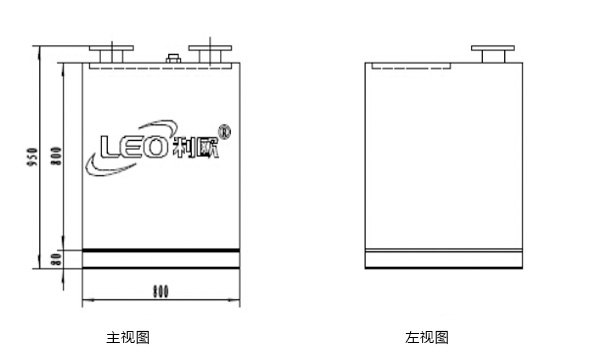

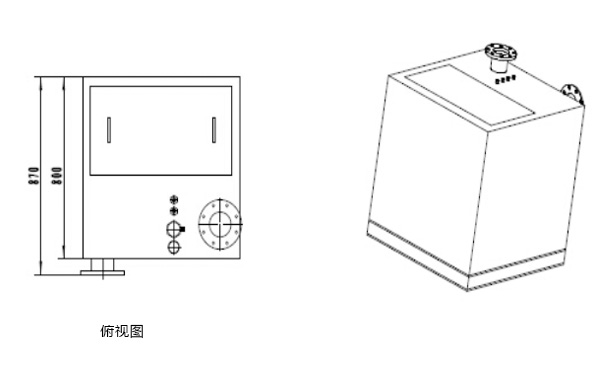

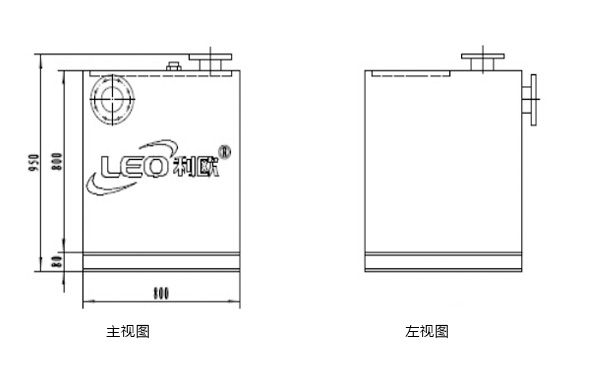

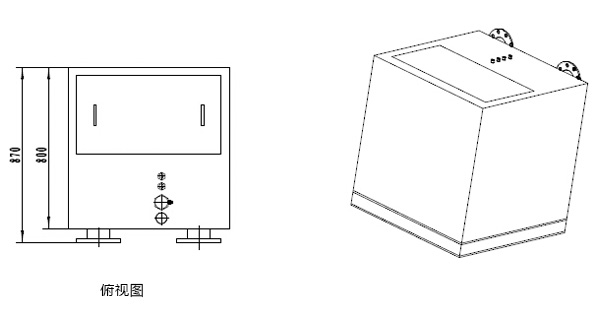

A型外形尺寸图

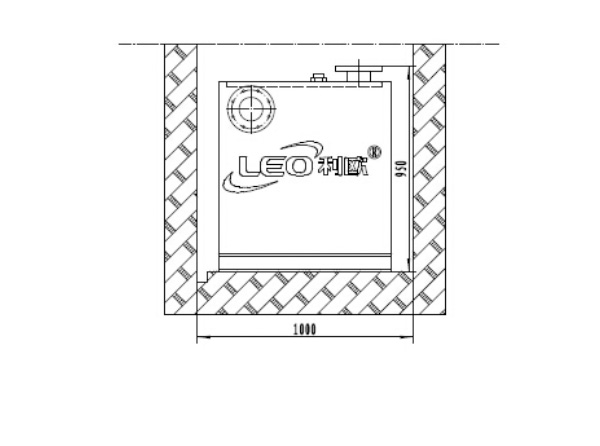

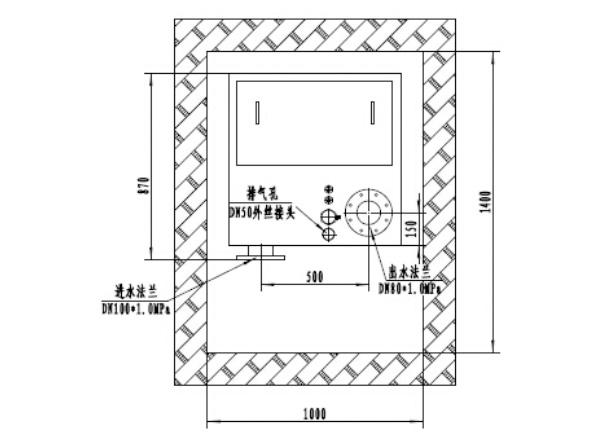

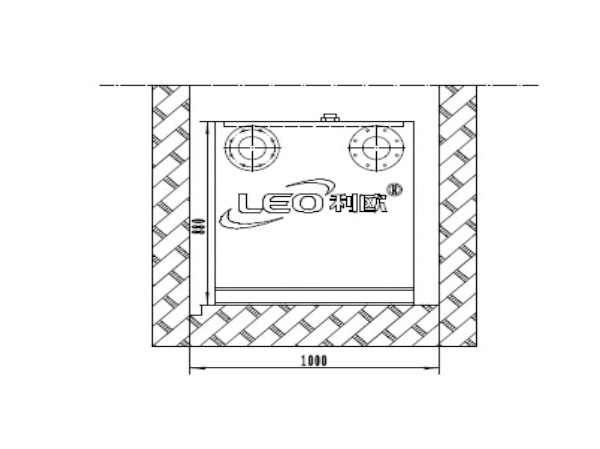

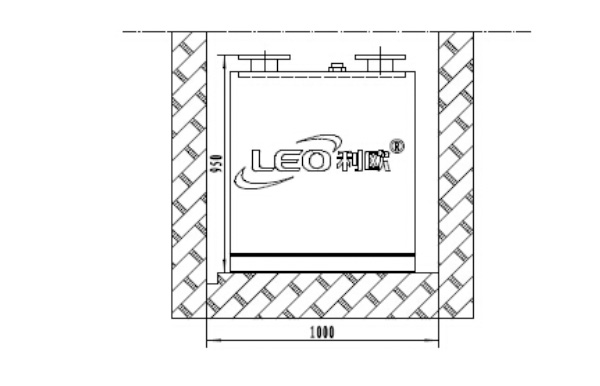

A型安装尺寸图

B型外形尺寸图

B型安装尺寸图

C型外形尺寸图

C型安装尺寸图

LWTS-1000技术参数

型号 外箱尺寸（mm）
（长×宽×高） 		有效容积（L） 进水口 出水口 水泵型号 控制器型号
LWTS-2-10-0.75-1000 1000×1000×1000 1000 DN100 DN80 50WQ-10-10-0.75 LEO-D-2-0.75
LWTS-2-10-0.75G-1000 1000×1000×1000 1000 DN100 DN80 50WQG-10-10-0.75 LEO-D-2-0.75
LWTS-2-10-1.1-1000 1000×1000×1000 1000 DN100 DN80 50WQ-10-15-1.1 LEO-D-2-1.1
LWTS-2-10-1.1G-1000 1000×1000×1000 1000 DN100 DN80 50WQG-10-15-1.1 LEO-D-2-1.1
LWTS-2-15-1.5-1000 1000×1000×1000 1000 DN100 DN80 50WQ-15-15-1.5 LEO-D-2-1.5
LWTS-2-15-1.5G-1000 1000×1000×1000 1000 DN100 DN80 50WQG-15-15-1.5 LEO-D-2-1.5
LWTS-2-25-1.5-1000 1000×1000×1000 1000 DN100 DN80 65WQ-25-10-1.5 LEO-D-2-1.5
LWTS-2-25-1.5G-1000 1000×1000×1000 1000 DN100 DN80 65WQG-25-10-1.5 LEO-D-2-1.5
型号 外箱尺寸（mm）
（长×宽×高） 		有效容积（L） 进水口 出水口 水泵型号 控制器型号
LWTS-2-25-2.2-1000 1000×1000×1000 1000 DN100 DN80 65WQ-25-15-2.2 LEO-D-2-2.2
LWTS-2-25-2.2G-1000 1000×1000×1000 1000 DN100 DN80 65WQG-25-15-2.2 LEO-D-2-2.2
LWTS-2-15-2.2-1000 1000×1000×1000 1000 DN100 DN80 50WQ-15-20-2.2 LEO-D-2-2.2
LWTS-2-15-2.2G-1000 1000×1000×1000 1000 DN100 DN80 50WQG-15-20-2.2 LEO-D-2-2.2
LWTS-2-25-3.0-1000 1000×1000×1000 1000 DN100 DN80 65WQ-25-20-3.0 LEO-D-2-3.0
LWTS-2-25-3.0G-1000 1000×1000×1000 1000 DN100 DN80 65WQG-25-20-3.0 LEO-D-2-3.0
LWTS-2-25-4.0-1000 1000×1000×1000 1000 DN100 DN80 65WQ-25-28-4.0 LEO-D-2-4.0
LWTS-2-25-4.0G-1000 1000×1000×1000 1000 DN100 DN80 65WQG-25-28-4.0 LEO-D-2-4.0

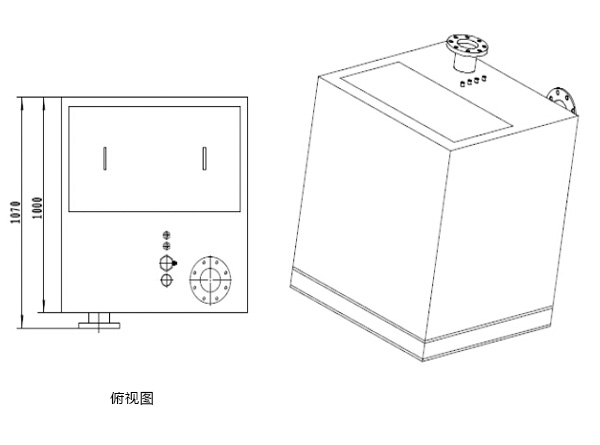

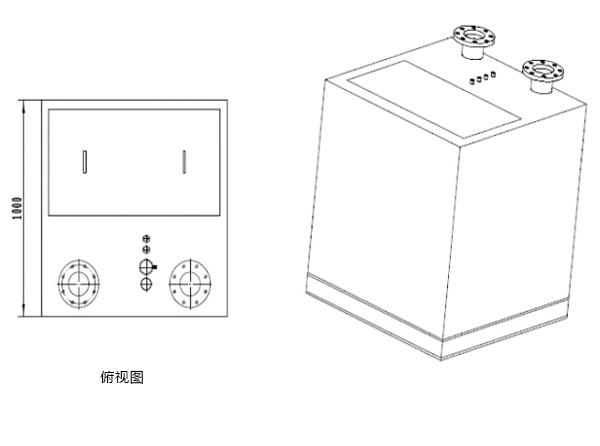

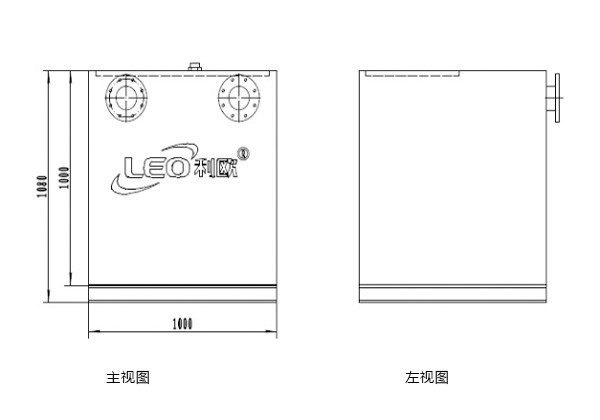

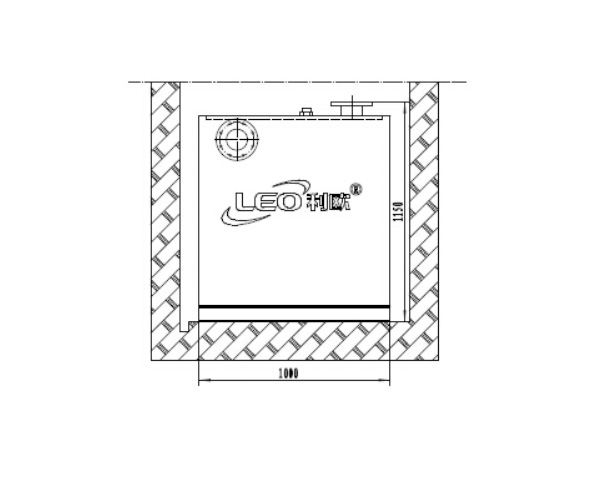

LWTS-1000外形尺寸图

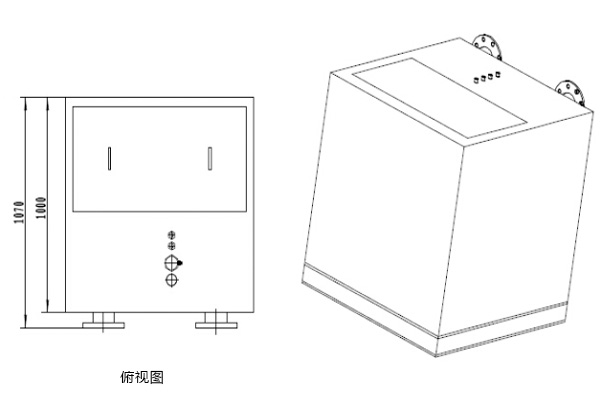

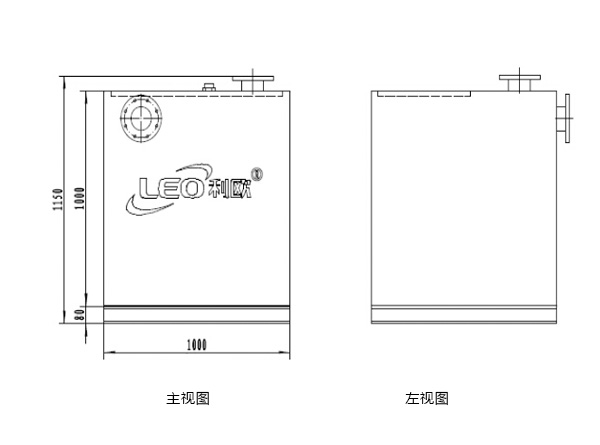

A型外形尺寸图

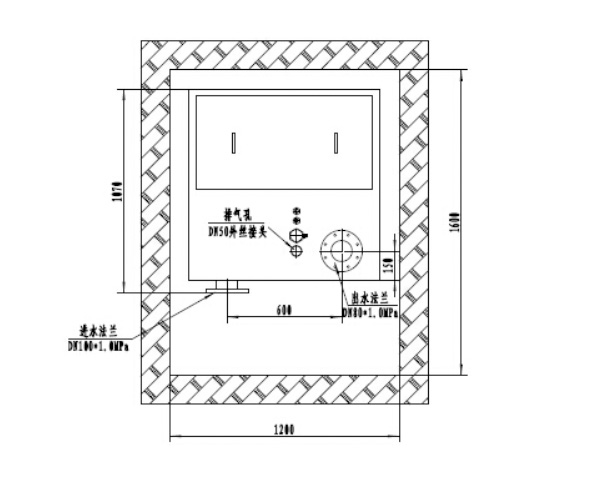

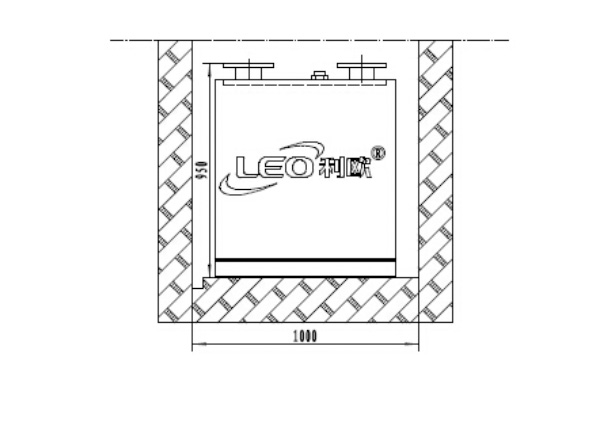

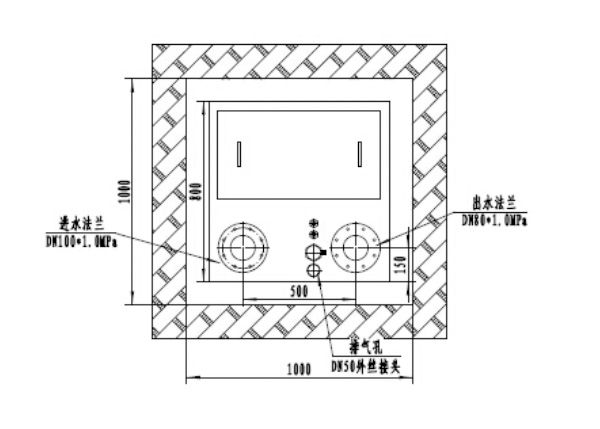

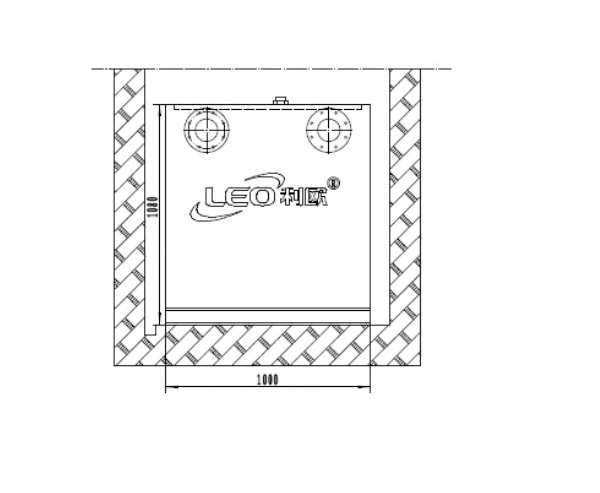

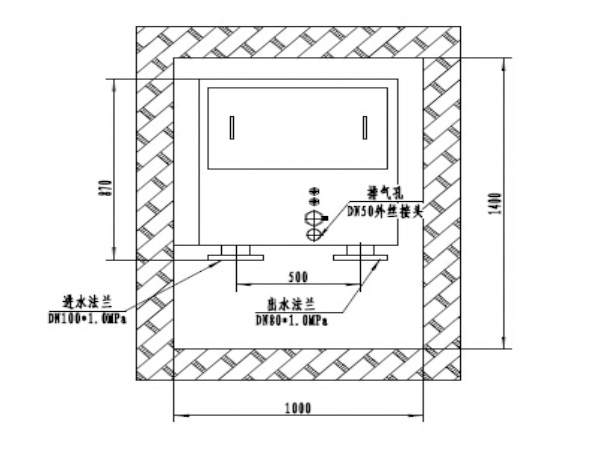

A型安装尺寸图

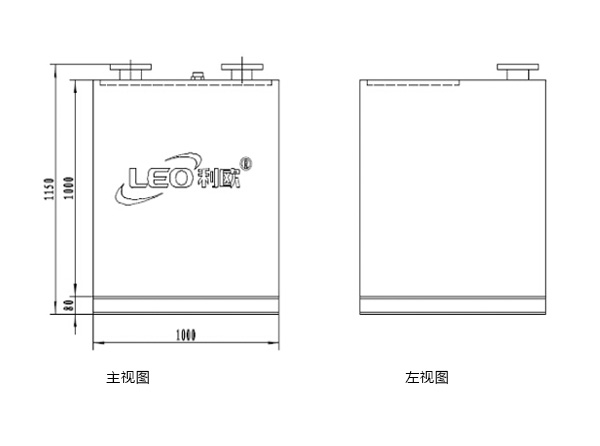

B型外形尺寸图

B型安装尺寸图

C型外形尺寸图

C型安装尺寸图

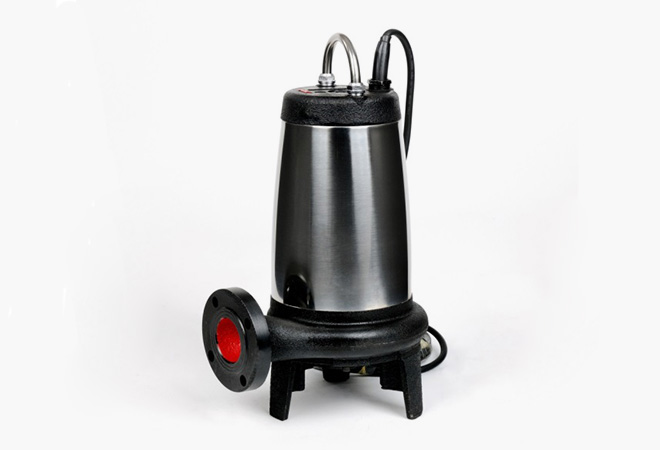

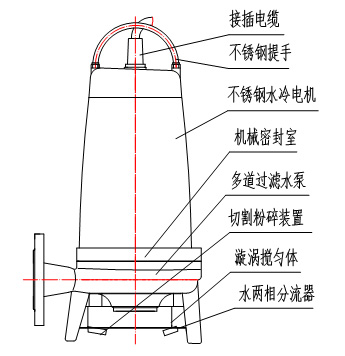

LWT一体式污水提升器——高效潜水泵

  • a独特的污杂物过滤水电机冷却

    水泵电机的冷却水为通过专利技术的特殊污水过滤装置过滤其自身工作的污水，安全确保电机各冷却水通道不被堵塞，水泵电机即使在重载下均可在低温、高效下连续运行。

    b独特的防污物沉淀搅匀技术

    为了不使污物沉积在池底，使污水池免清理，水泵泵体底部的自增压漩涡式喷射搅匀装置产生高速高压水漩涡使杂物无法沉淀而旋入水泵被排走，不需要象行业内采用转动部件实现搅匀功能，避免纤维绳状物缠堵电机转子，且搅匀高压水为通过多道特殊污物杂质过滤装置过滤的无杂质水，确保高压搅匀水高效畅通。

    c高效、无堵塞

    流道部分采用超宽流道或开式叶轮的无堵塞型高效设计，水泵流道内  不会被杂物堵塞，确保水泵始终高效工作。

  • d极短的转子轴伸

    水泵设计紧凑，电机转子轴伸极短，使得水泵运行极为稳定、振动小，延长其轴承和机械密封寿命

    e线型流畅、美观、稳重

    重心在水泵电机和泵体之间，金字塔的造型且带有密封的椭圆不锈钢壳体使得水泵造型极为美观，运行极为平稳。

    f全新的切割系统

    水泵可配螺旋型杂物切割系统，割刀与切割盆可进行粗、细两刀工序切割，切割效果好，且零件更换极其方便，停机时间更少。

    g干运行

    特殊的电机冷却结构，水泵可干式安装运行，维护和维修方便。

型号说明

材料数据

  • 叶轮: 灰铸铁（根据需要不锈钢）

  • 泵壳: 灰铸铁

  • 电机: 壳灰铸铁

  • 轴体: 不锈钢

  • 内侧机械密封: 石墨氧化铝

  • 外侧机械密封: 硬质合金氧化铝

  • 型密封圈: 丁睛橡胶

  • 切割装置: 硬化不锈钢

技术参数

型号 流量(m3/h) 扬程(m) 转速（r/min） 配套功率(kW) 电压（V) 满载电流（A) 出口直径(mm) 重量(kg)
50-10-10-0.75 10 10 2840 0.75 380 1.8 50 23
50-10-15-1.1 10 15 2840 1.1 380 2.6 50 28
50-15-15-1.5 15 15 2860 1.5 380 3.4 50 33
65-25-10-1.5 25 10 2860 1.51 380 3.4 65 35
50(65)-25-15-2.2 25 15 2860 2.2 380 4.9 50(65) 36(38)
50-15-20-2.2 15 20 2860 2.2 380 4.9 50 36
50-10-25-2.2 10 25 2860 2.2 380 4.9 50 36
65-17-25-3 17 25 2900 3 380 6.4 65 45
型号 流量(m3/h) 扬程(m) 转速（r/min） 配套功率(kW) 电压（V) 满载电流（A) 出口直径(mm) 重量(kg)
65-25-20-3 25 20 2900 3 380 6.3 65 45
80-35-15-3 35 15 2900 3 380 6.3 80 48
65-25-28-4 25 28 2900 4 380 8.2 65 49
80-45-15-4 45 15 2900 4 380 8.1 80 50
65-25-32-5.5 25 32 2900 5.5 380 11.1 65 65
80-45-22-5.5 45 22 2900 5.5 380 11.1 80 68
65-25-38-7.5 25 38 2920 7.5 380 11.3 65 75

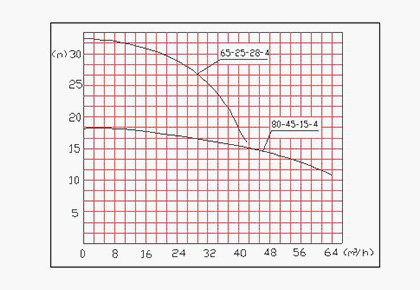

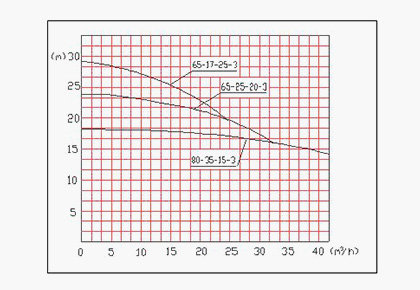

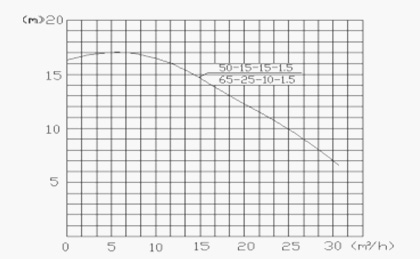

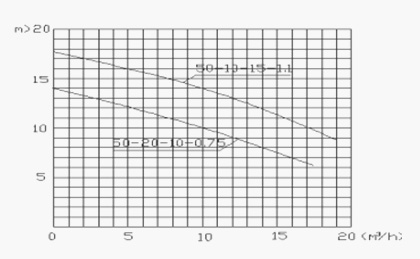

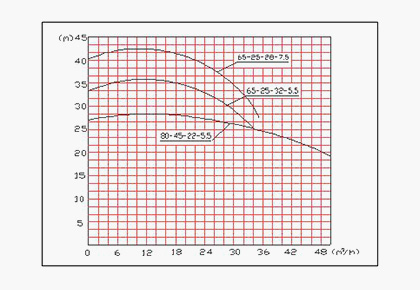

产品性能曲线

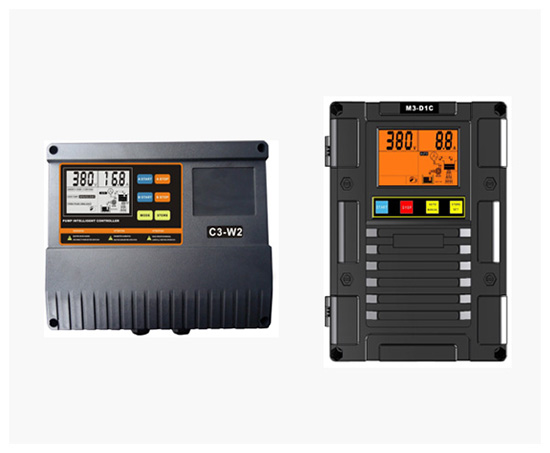

LWT一体式污水提升器——智能控制系统

主要技术指标

  • 额定输出功率：0.75-7.5KW 额定工作电压：AC380V

  • 过流动作时间：5秒-6分钟（反时限特征一电流越大时间越短）

  • 干转故障恢复时间：30分钟（手动），自动状态下1秒后切换至另一台泵

  • 过流故障恢复时间：15分钟（手动），自动状态下1秒后切换至另一台泵

  • 欠压动作电压：323V 欠压动作时间：<5秒

  • 缺相动作时间：<2秒 短路动作时间：<0.1秒

  • 干转保护动作时间：30秒 主泵双泵自动环轮：1:1换轮次数

  • 防护等级：IP22

产品特点

LWK智能控制系统是专门根据污水提升设备的工作特点而设计的智能控制系统，具备先进的逻辑控制功能及完善的保护功能。产品特点有：

  • 01

    工业级水泵专用电脑主板及模块

  • 02

    高可靠免探头水泵干转自动停机保护

  • 03

    短路、过流、缺相、欠压故障进行自动保护及切换

  • 04

    主备双泵自动轮换及故障进行自动保护及切换

  • 05

    液晶屏实时动态显示

  • 06

    PVC轻触按键面板，操作简单

  • 07

    故障动态声光报警

  • 08

    电流保护参数免调试单键整定、记忆功能

  • 09

    自动方式具停电记忆来电恢复功能

  • 10

    整合型设计，体积小，安装方便

  • 11

    工业级RS-485网络接口可独立适配远程控制盒或多机联网PC使用

特征介绍

专门为污水提升器工作特点而设计的ECP智能水泵控制器，会思考的智能控制器，全面保护污水提升系统，完美契合污水提升系统运转特征和水泵运转特征：

  • 1

    支持单台水泵

  • 2

    支持双泵运行，双泵交替，一用一备，可两用

  • 3

    手动运行，自动运行

  • 4

    单相/220V或三相/380V

  • 5

    实时电压、运行电流显示

  • 6

    指示灯 红色LED：电源 绿色LED：运行 红色LED：水泵过载、干转故障 红色LED：电压故障 红色LED：相序故障 红色LED：缺相报警 液位指示，高位报警

  • 7

    一键过载电流整定

  • 8

    一键干转（空载）电流整定

  • 9

    欠压、过压保护

  • 10

    电流过载保护，堵转保护

  • 11

    干转（空载）保护

  • 12

    进线相序保护（仅3相）

  • 13

    缺相保护（仅3相）

  • 14

    电流不平衡保护（仅3相）

  • 15

    72小时巡检运行

  • 16

    声光报警

  • 17

    远程报警BA干接点

  • 18

    远程通讯RS485接口

  • 19

    故障历时记录可查

  • 20

    IP54防护等级

  • 21

    系统固件可升级
