产品概述

随着我国经济的发展，原有的地下污水存储和排放设施不但技术陈旧落后、故障率高、维修困难，而且在定期清掏时，污物和污水散发的臭味严重污染周围环境，同时沉淀物产生的有害气体对维修人员造成的伤害也时有发生，因此，原有设施已经不能满足现代生活和经营活动的要求。我在原有系列一体化污水提升装置的基础上推出新一代大型预制泵站用来填补很多并联后污水输送的问题。

本预制泵站沿袭原有污水提升装置“过滤”和“反冲洗”等优点的同时实现污水提升排放功能。利欧LWY系列预制泵站的推广，除了有效满足污水输送的功能，在输送设备的选择上重点关注如何避免设备的堵塞、清掏和避免污水外溢、异味的散发，保护周围的环境；另外最大的特点是节约投资、占地面积小项目工期大大缩短、外观漂亮整齐；全自动运行，可以实现故障报警、远程监控功能更加安全可靠。

设备型号说明

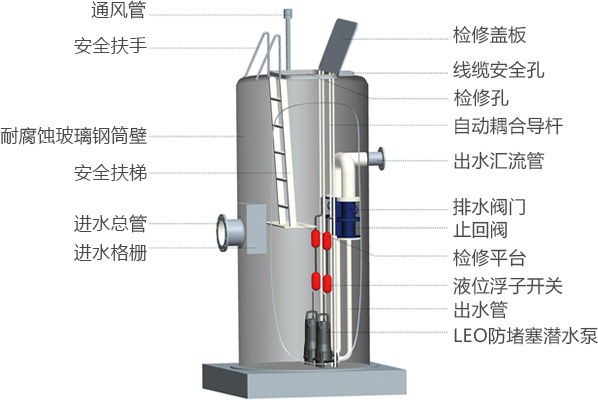

产品结构

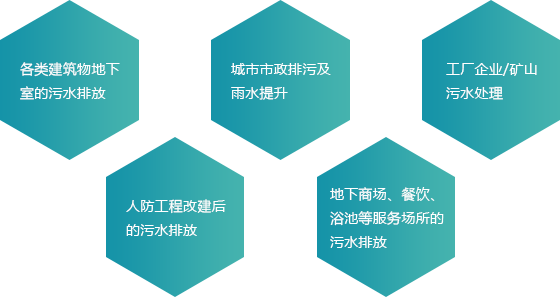

适用场合

LWY系列预制泵站用于收集和排放公共场所的污水废水，主要安装于室外地下，也可用于          室内场合。筒体直径有多种可选（Φ1200、Φ1600、Φ2000、Φ3000、Φ3800），流量        范围为25L/S ～1350L/S。流量更大时可选用多筒方案。主要针对以下应用场合：

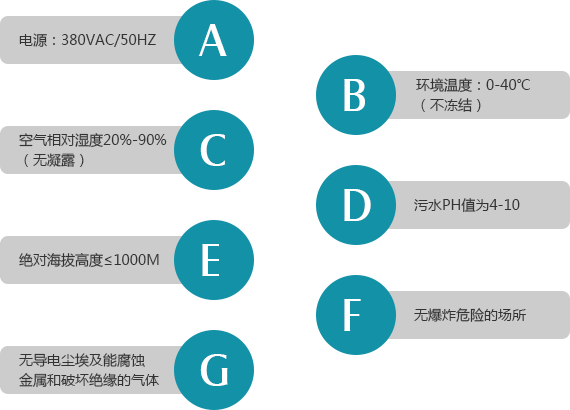

应用条件

产品特点

占地极少

预制泵站进入地下，地面无泵站土建，不占用土地指标。地埋式构造使其与周边环境融为一体，美观大方，环境优美。

一体化产品

无论您要求为干式或湿式泵坑，或两者的结合体，我们都能精确预制出这种泵站。泵站作为一体化运输，包含筒体系统、水泵系统、管道系统、阀门系统、控制系统等部件。

坚固、耐用

设备筒体由玻璃钢纤维缠绕而成，其强度相当于传统层压式玻璃钢的双倍，可以完全抵抗腐蚀、撕裂和破坏力，并保证永久防水、坚固、耐用。

项目工期短

预制泵站为成套供货，在厂内完成各系统的组装和测试，货到现场后所需安装调试的时间大大缩短。另土建工作量仅为传统泵站的1/10，大大缩短了整个工程的工期。

高效环保、节约成本

预制泵站通过CFD流场分析保证系统处于高效运行，另加上LEO专用自动控制系统确保水泵能根据系统要求自动调节，保证自动、高效运行从而节约运行成本。另外在泵站投资上相较于传统泵站结构节约近25%且占地面积小。

全自动控制

采用浮球开关（标配）、投入式液位变送器超声波液位计等传感器检测液位，自动控制水泵的起停。过载、短路等各种保护功能齐全，可有效降低设备的损坏率。可根据客户的需求增加其它选配功能，如：配合中文人机界面，动态显示各设备的运行状态及报警信息；通过GPRS无线远传技术，用移动终端（手机或平板电脑）监控设备的运行、故障等状态（用移动终端控制时，必须配人机界面）；利用远程监控软件，从电脑中远程监控设备的运行状态，并对数据进行采集和管理。

安装维护方便

预制泵站为整体安装；泵站内设备如泵、格栅维护时均无需进入筒体内，直接由顶部吊进吊出；在内部管道系统则在泵站内设有检修平台和上下爬梯。

使用寿命长

筒体内壁光滑长期使用不挂脏无需维护、水泵系统、格栅系统、管道系统均采用防腐材料制成，使用寿命长。

主要功能

  1. 手动控制功能

    操作面板按钮控制设备；

  2. 自动控制功能

    设备根据液位传感信号自动控制水泵工作状态；

  3. 主要保护功能

    水泵电机的过载、短路自动保护，特殊配置要求电机 超温、漏水等保护；

  4. 工况指示功能

    电流、电压、运行、故障灯工作状态的灯表指示；

  5. 液位传感器介绍

    集水箱液位传感采用欧姆龙接线端子及304不锈钢电极棒组合，信号传递准确、稳定。

  6. 高级功能说明（选配功能）

    A.无线远程数据传输：控制柜把开关量及数据集中采集到数据模块，通过无线设备上传到远程数据服务中心，客户可以根据现场提供的数据对远程设备进行监控。
     B.自动化控制系统：把整个系统可控设备及可测数据集中采集到数据模块中，以通讯的方式上传到自动化监控系统。自动化监控系统具有对可控设备进行操作、数据设定；设备的工作状况显示、记录数据变化及分析、记录故障报警信息、性能曲线等功能。

可选配置

  • 电磁流量
  • 超声波液位计
  • CH4检测仪
  • H2S检测仪
  • 加热装置
  • 视频监控装置
  • 除臭装置
  • 粉碎性格栅

控制系统

  1. 1

    智能化控制，
    无需专人值守

  2. 2

    预留远程通讯端口，
    支持无线远程监控

  3. 3

    全面电力保护，
    保障设备及人身安全

  4. 4

    多重液位保护，
    防止水位溢流渗漏

  5. 5

    自动除湿加热，
    防止电气受潮

  6. 6

    预留检修照明

  7. 7

    可根据实际用泵功率
    及客户需求配置变频、
    电子软起或自耦变压启动装置

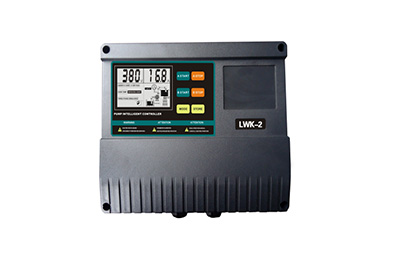

  • 单片机集成一体式，针对15kW以下，户内安装

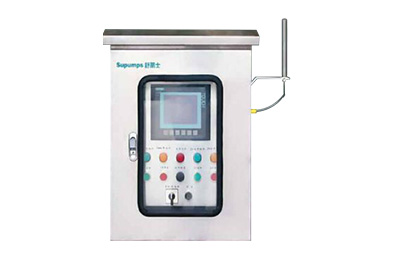

  • 电气PLC控制壁挂箱，针对15kW以下，户内/户外安装
  • 电气PLC控制落地箱，针对15kW以上，户内/户外安装

预制泵站用户选型

泵站选型指南在正确选型之前，我们需要知道：

  • 01

    参数及标高

    设计流量、扬程；水泵数量，注明工作泵和备用泵；地面标高；进水管/出水管标高；进水管/出水管管径。

  • 02

    应用

    应用领域——市政工程；工业建筑或其他室内/室外；地面上或地面下；介质类型；温度等。

  • 03

    结构形式

    模块化湿井泵站（标配）；模块化集成式泵站；带维修的湿井泵站以及完全客户定制的泵站。

  • 04

    内部管路的材质

    不锈钢304（标配）或316。

  • 05

    液位传感器

    浮球开关（标配）；投入式液位传感器；超声波液位传感器；不锈钢液位探头等。

  • 06

    格栅形式

    提篮格栅（标配）；粉碎性格栅。

  • 07

    控制系统

    自动液位控制；手动控制；GPRS无线远程控制。

泵站设计的关键因素

启动和停止液位之间的距离将决定泵站的最佳尺寸。

距离过短可能导致水泵电机频繁启动而过载，绝大多数污水泵的设计最大启动次数为15次/小时。

距离过长可能导致污泥沉积，并且由于泵坑污水停留时间长，增加水泵堵塞的风险。

设备参数表

筒体 筒体内径（mm） 筒体高度（mm） 进水管内径（mm）
标准筒体 1200 2000~6000 DN200~300
1600 2000~6000 DN300~400
2000 2000~10000 DN300~500
3000 2000~16000 DN300~600
3800 2000~16000 DN300~800
可定制筒体 1200~3800 2000~16000 口径可定制
