产品概述

餐饮废水高效隔油提升设备，是利欧环境科技有限公司专门针对中国餐饮废水的水质特性，结合国内外先进的隔油技术，自主研制开发的新一代高效隔油专用设备。它的结构独特，既能快速的分离餐饮废水中的油脂和污泥，还能够实现自动排放油脂和污泥的效果。废水的理论流速低于相关标准一倍，实现出水水质更优的目的。

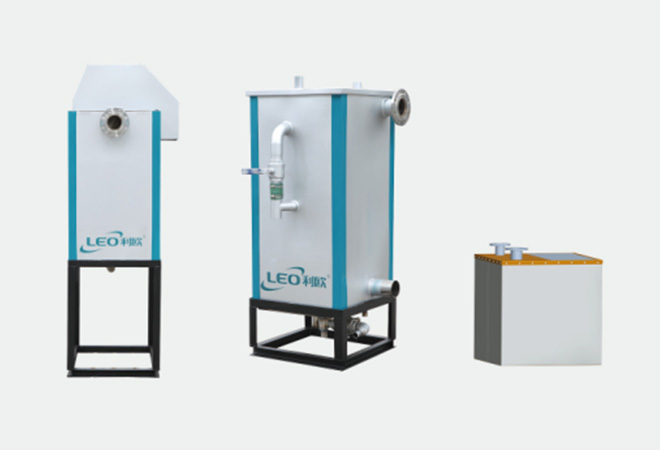

LGY自动隔油设备

型号说明

操作流程

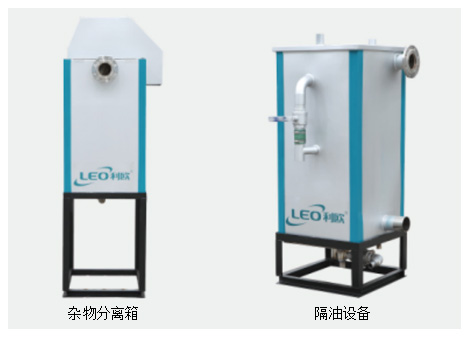

餐饮废水首先由进水口进入杂物分离区，其中所含的固态食物残渣被自动隔离排放；杂物分离箱设有自动除渣机，隔离出的固体残渣被自动输送到固体垃圾收集桶内，而含油废水继续流入到油脂分离箱内，采用静压油水分离物理原理并配有气浮及加热辅助功能，促使油脂从废水中分离上浮至排油泵进口，排油泵定时启动，将浮在水面的有强制排放至集油桶内，整个过程完全自动进行，分离后达标废水可直接排放到市政污水管道中。

设备特点

  1. 不锈钢
    材质

    设备整体材质采用
    STS304不锈钢，耐酸
    耐碱耐腐蚀性能强

  2. 全密封
    设计

    全密封设计，
    无异味外泄，
    保证良好的空气质量

  3. 高效自动
    除渣

    采用专利杂物隔离设
    计，使固体废物从传
    统被动重力分离人工
    倾倒升级为高效自动
    除渣，无需人为操作；

  4. 高效油水
    分离

    高效油水分离系统促
    使油水彻底分离，辅
    以曝气系统和恒温加
    热装置，大大提高
    油水分离效果；

  5. 自动加热
    保温

    具备自动加热保温
    功能，防止油脂凝
    固，影响排油效果；

  6. 自清洁
    装置

    独特的自清洁装置，
    保证设备内自动清
    洁，确保系统长期稳
    定运行；

  7. 物料感应
    装置

    集油桶、杂物收集桶
    均有物料感应装置，
    配主控系统自带短
    信提醒功能。

适用范围

  1. 工业食品加工厂

  2. 各类饭店、酒店

  3. 食用油炼油厂

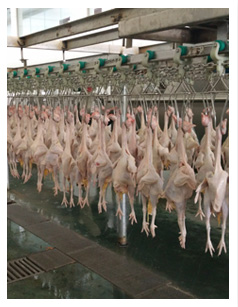

  4. 屠宰场禽类宰杀厂

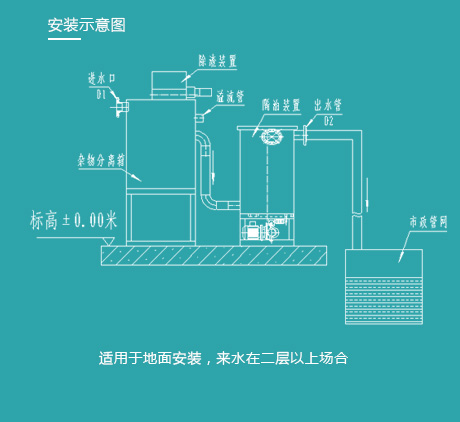

设备安装图

设备性能参数表

设备型号 设备外形尺寸L×W×H(mm) 额定处理量(m3/h) 加热功率(kW) 自动除渣装置(kW) 排油装置(kW) 装机总功率(kW)
LGY-10 2000×1000×2100 10 1.5 0.12 0.37 1.99
LGY-20 2300×1100×2100 15 1.5 0.12 0.37 1.99
LGY-25 2300×1100×2100 20 1.5 0.12 0.37 1.99
LGY-30 2400×1200×2100 25 1.5 0.12 0.37 1.99
设备型号 设备外形尺寸L×W×H(mm) 额定处理量(m3/h) 加热功率(kW) 自动除渣装置(kW) 排油装置(kW) 装机总功率(kW)
LGY-35 2600×1300×2100 35 1.5 0.12 0.37 1.99
LGY-40 2600×1300×2100 40 1.5 0.12 0.37 1.99
LGY-45 2700×1400×2100 45 1.5 0.12 0.37 1.99
LGY-50 2700×1400×2100 50 1.5 0.12 0.37 1.99
设备型号 设备外形尺寸L×W×H(mm) 额定处理量(m3/h) 加热功率(kW) 自动除渣装置(kW) 排油装置(kW) 装机总功率(kW)
LGY-55 2800×1500×2100 55 1.5 0.12 0.37 1.99
LGY-60 2800×1500×2100 65 1.5 0.12 0.37 1.99
LGY-70 2900×1600×2100 75 1.5 0.12 0.37 1.99
LGY-80 3000×1800×2100 85 1.5 0.12 0.37 1.99

注：流量超出上表时，可定制。

安装尺寸对照表

设备型号 安装所需尺寸(mm) 进水标高H1（mm） 出水标高H2（mm） 进水管径D1 出水管径D2 运行重量（KG）
L W H
LGY-10 2900 2000 2500 1650 1352 DN80 DN80 1.3
LGY-20 3300 2100 2500 1640 1362 DN80 DN100 1.5
LGY-25 3300 2100 2500 1625 1378 DN100 DN125 1.9
LGY-30 3400 2200 2500 1625 1378 DN100 DN125 2.4
设备型号 安装所需尺寸(mm) 进水标高H1（mm） 出水标高H2（mm） 进水管径D1 出水管径D2 运行重量（KG）
L W H
LGY-35 3600 2300 2500 1625 1378 DN100 DN125 2.8
LGY-40 3600 3300 2500 1610 1392 DN125 DN150 3.2
LGY-45 3700 3400 2500 1610 1392 DN125 DN150 3.5
LGY-50 3700 2400 2500 1585 1418 DN150 DN200 3.7
设备型号 安装所需尺寸(mm) 进水标高H1（mm） 出水标高H2（mm） 进水管径D1 出水管径D2 运行重量（KG）
L W H
LGY-55 3800 2500 2500 1585 1418 DN150 DN200 4.0
LGY-60 3800 2500 2500 1585 1418 DN150 DN200 4.2
LGY-70 3900 2600 2500 1585 1418 DN150 DN200 4.5
LGY-80 4000 2800 2500 1585 1418 DN150 DN200 4.9

注：1、设备地面式安装，设备安装平面基础要求水平（水平度≤5%）；2、设备外形尺寸长度和宽度已包含储渣桶、油桶等尺寸；3、当设计流量不在上述性能参数表范围时，公司可进行非标设计。

LGT全自动一体化隔油提升设备

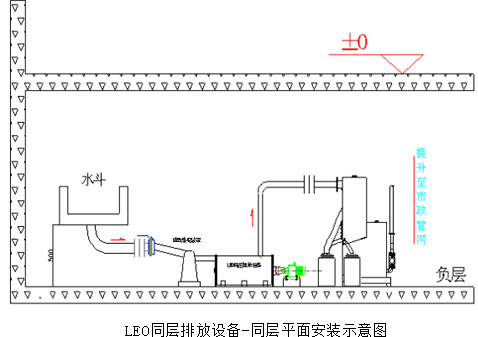

安装示意图

操作流程与工作原理

LGT系列全自动一体化隔油提升设备具有杂物分离、静压油水分离、排油泵负压排油和污水提升排放四大功能；餐饮废水首先由进水口进入杂物分离箱，其中所含的固态食物残渣会被自动分离，与含油废水流入隔油设备内，静压油水分离物理原理；促使油脂从废水中分离上浮，通过排油泵负压将油脂排放到集油桶内；并且设置自动强制抽泥系统，定期对下沉至底部的杂物进行强制清理。整个过程完全实现全自动智能控制，分离后相对洁净的污水流入提升装置中暂时存储，当提升装置内液位达到设定值时，水泵开启，将污水自动提升排到市政污水管道中。

产品特点

  1. NO.1

    杂物分离，避免残渣积存

  2. NO.2

    静压油水分离隔油，隔油效果显著

  3. NO.3

    定时强制排泥，清理底部残存渣物

  4. NO.4

    排油泵负压排油清理，避免人工清掏，杜绝油污凝结

  5. NO.5

    污水自动提升排放到市政污水管道

  6. NO.6

    具有操作维护简便、运行稳定高效

  7. NO.7

    隔油提升设备模块化设计，可以根据现场位置灵活调整

  8. NO.8

    油渣分腔出口集中清理，减轻物业工作强度

  9. NO.9

    拓展称重报警，远程提醒清理，避免人工巡检

  10. NO.10

    进水管、出水管、排油管在设备的四个方向任意布置（订货时说明），更适应不同场合安装使用

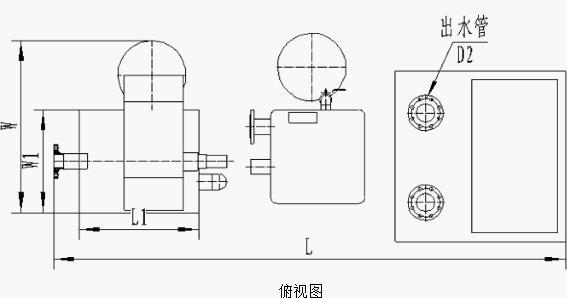

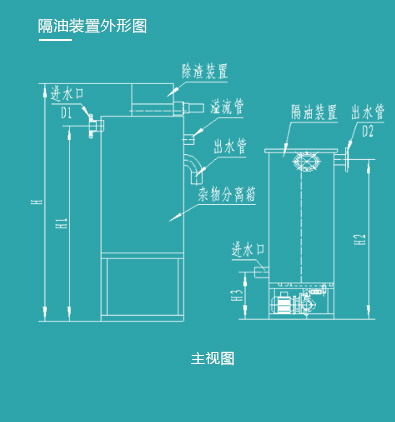

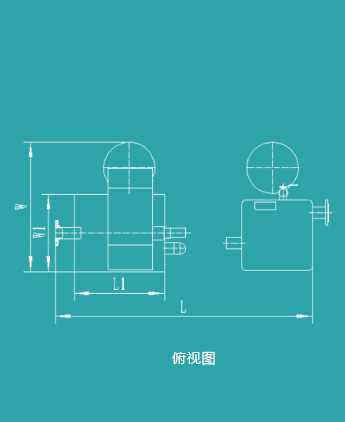

隔油提升装置外形图

使用范围

适用于来水低于基础±0标高以下场合。
适用于各类地下餐饮废水隔油处理与提升排放，如位于负一层的单位食堂、酒店餐饮区、地下商场、超市、美食城等餐饮废水无法自动排放需要动力提升排放的场所。

设备选型

根据处理量等参数及应用场所综合信息选择合理适用型号及规格。

LEO隔油产品独特技术介绍

一、突破性设计

  • 1、静压油水分离技术；进水口在设备下部，便于施工。可用软管连接，便于根据不同场合灵活布置。

  • 2、隔油腔全密闭设计，绝无漫水可能。全自动、免维护运行技术；

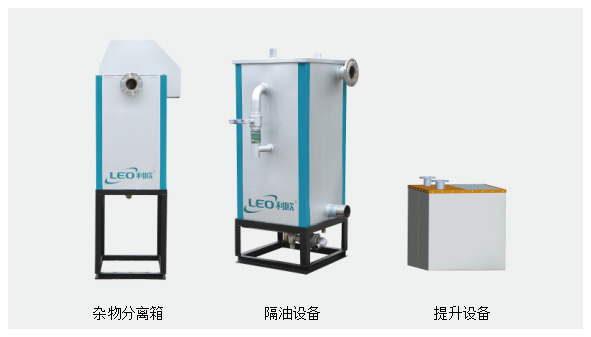

  • 3、杂物分离、隔油、提升，模块化组合设计；通用性适配性强缩短维护时间。

LEO隔油产品独特技术介绍

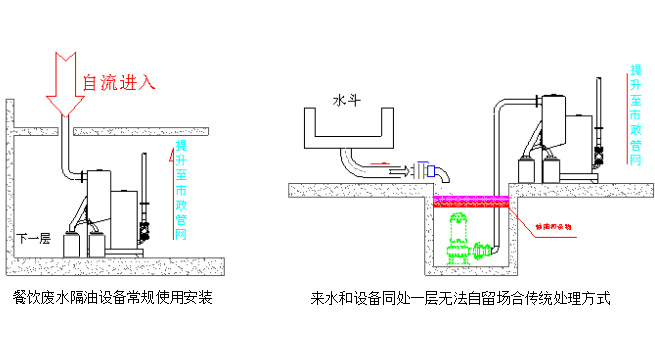

二、无法实现自流的场合

说明：在无法自流场合，传统方式是做集水坑，水泵提升。但是，潜水泵的结构（进口在下端）决定了抽入隔油器的是水（油浮在上层）。造成集水坑油脂合浮渣集存，影响空气质量。需要人工清掏。同时，集水坑不会太大，泵启动频繁。对于隔油设备而言，瞬间流量过大，没有停留时间。隔油设备形同虚设。LEO专利产品，很好的解决了这些问题。可以在全密闭状态下均衡输送餐饮废水。保证空气质量。

LEO隔油产品独特技术介绍

三、油脂废渣上排技术

1、坑内安装使用设备时，可以避免维护人员下坑，减少安全隐患。降低工作强度。

2、除渣手自一体：可以在断电情况下继续用水。人工排渣，避免漫水。

3、排油手自一体：废油脂在断电情况下人工干预，保持设备继续使用。

4、排泥手自一体：污泥是污染空气的嗅源，同时，污泥的排放能减少隔油腔内无效容积的占用，有利于保持设备的隔油性能。

设备性能参数表

设备型号 设备外形尺寸L×W×H(mm) 额定处理量(m3/h) 提升泵
扬程（m）可选 单泵功率（kW） 台数
LGT-10 2800×1000×2100 10 10/15/20 0.75/1.1/1.5 2
LGT-20 3100×1100×2100 10 15/20/25 1.5/2.2/3.0 2
LGT-25 3100×1100×2100 25 10/15/20 1.5/2.2/3.0 2
LGT-30 3200×1200×2100 30 15/20/30 2.2/3.0/4.0 2
设备型号 设备外形尺寸L×W×H(mm) 额定处理量(m3/h) 提升泵
扬程（m）可选 单泵功率（kW） 台数
LGT-35 3200×1200×2100 35 10/15/25 2.2/3.0/4.0 2
LGT-40 3400×1300×2100 40 10/15/25 2.2/3.0/4.0 2
LGT-45 3400×1300×2100 45 10/15/25 2.2/3.0/4.0 2
LGT-50 3500×1400×2100 50 10/15/20 2.2/3.0/4.0 2
设备型号 设备外形尺寸L×W×H(mm) 额定处理量(m3/h) 提升泵
扬程（m）可选 单泵功率（kW） 台数
LGT-55 3500×1400×2100 55 10/15/20 2.2/4.0/5.5 2
LGT-60 3800×1500×2100 60 10/15/20 2.2/4.0/5.5 2
LGT-70 3800×1500×2100 70 10/15/20 2.2/4.0/5.5 2
LGT-80 3900×1600×2100 80 10/15/20 2.2/4.0/5.5 2

注：流量超出上表时，可定制。

安装尺寸对照表

设备型号 安装所需尺寸(mm) 进水标高H1（mm） 出水标高H2（mm） 进水管径D1 出水管径D2 设备重量KG 运行重量T
L W H
LGT-10 4000 2000 2500 1650 1100 DN80 DN80 500 1.5
LGT-20 4000 2000 2500 1640 1100 DN80 DN100 580 2.1
LGT-25 4000 2000 2500 1625 1100 DN100 DN125 620 2.3
LGT-30 4200 2200 2500 1625 1100 DN100 DN125 690 2.9
设备型号 安装所需尺寸(mm) 进水标高H1（mm） 出水标高H2（mm） 进水管径D1 出水管径D2 设备重量KG 运行重量T
L W H
LGT-35 4200 2200 2500 1625 1100 DN100 DN125 750 3.5
LGT-40 4400 2300 2500 1610 1100 DN125 DN150 890 4.2
LGT-45 4400 2300 2500 1610 1100 DN125 DN150 960 4.9
LGT-50 4500 2400 2500 1585 1100 DN150 DN200 1030 5.4
设备型号 安装所需尺寸(mm) 进水标高H1（mm） 出水标高H2（mm） 进水管径D1 出水管径D2 设备重量KG 运行重量T
L W H
LGT-55 4800 2500 2600 1585 1100 DN150 DN200 1100 6.1
LGT-60 4800 2500 2600 1585 1100 DN150 DN200 1180 7.1
LGT-70 4900 2900 2600 1585 1100 DN150 DN200 1250 8.1
LGT-80 4900 2900 2600 1585 1100 DN150 DN200 1320 9.1

注：1、设备地面式安装，设备安装平面基础要求水平（水平度≤5%）；2、设备外形尺寸长度和宽度已包含储渣桶、油桶等尺寸；3、当设计流量不在上述性能参数表范围时，公司可进行非标设计。

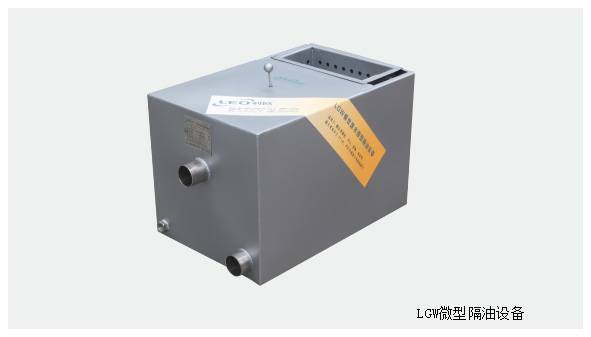

LGW微型隔油设备

产品特点

1、满足基本功能需求，经济实用；
 2、在厨房水斗下安装使用；
 3、选配功能：提升（或自流）；自动（或手动）出油出渣；
 4、容积箱外形尺寸按照工况最大流量计算定制；
 5、出水质量达到国家三级排放标准；
 6、外形尺寸：（长×宽×高）800×430×500mm（可按场地面积定制）

设备选型范围

处理能力：1.0m3/h~3.0m3/h；
 提升扬程：5~25m。
